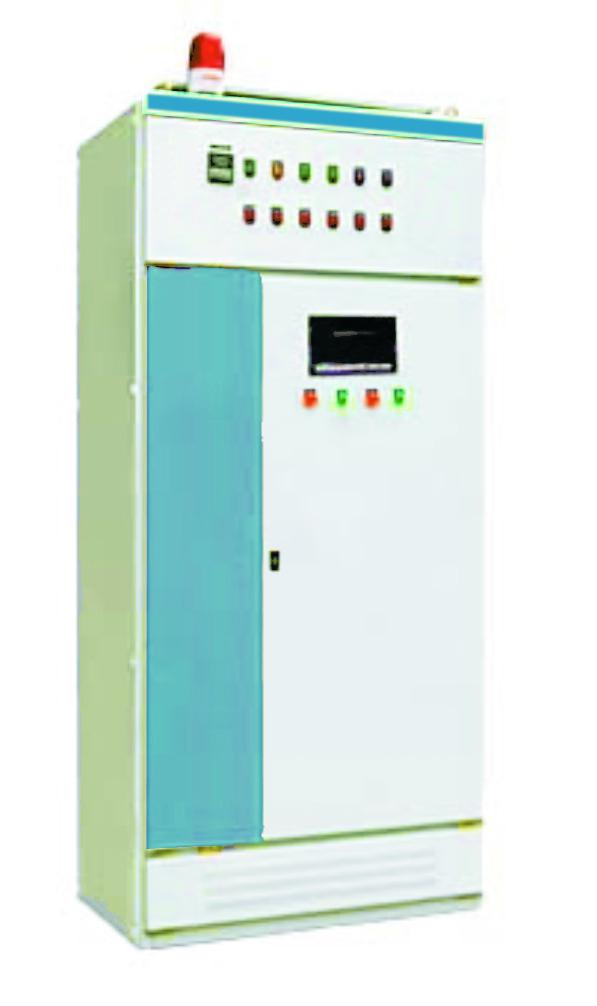

消防泵自动巡检控制设备

产品原理

当系统按设定巡检时，变频调速器输出频率设定为10赫兹低频频率，在PLC程序控制模块的控制下，变频调速器经输出隔离模块分别对被检测的消防水泵低频供电，使消防水泵按设定的周期低速运行，达到巡回检测的目的。当火警发生时，PLC序控制器接到消防命令，巡检柜自动瞬时停止工作，同时发出信号，启动消防配电柜给消防水泵供电，实现灭火的功能。

产品应用

产品适用于大型商场、酒店、医院、超市、高层建筑、高层办公楼、影剧院、博物馆、体育场馆、会展中心、火车站、机场、汽车站、地铁、隧道、工矿企业等公共场所或大型建筑物的消防泵、喷淋泵等消防设施的日常巡回检查，对消防泵进行定期定时、定转速的巡回检测，通过自动巡检，使消防泵长期保持在可靠的运行状态。

产品特点

1、符合GA30.2-2002强制性标准，并通过GB16806-2006国家标准；
2、采用微机控制技术，技术先进，可靠性高，功能性强，操作简便；

3、巡检周期每次巡检时间可以自行设置，且系统可自动识别消防泵能否正常启动；

4、对消防水泵的巡回检查采用低频率、低转速运行、巡检功率消耗小、不会对供水管网增压、不会加大水泵的机械磨损；

5、在巡检运行时遇消防信号立即自动退出巡检运行，保证消防设备火灾时的正常运行；
6、具有人工手动操作、人工操作单台检测、定期自动巡检功能；
7、对水泵电机的检测运行速度、过载保护阀值可按需独立设定；
8、具有错相、缺相、过压、欠压、过流、短路等保护功能；
9、具有故障声光报警功能，带有RS232、RS485通讯接口，可与消防中心联网，实现远程监控；
10、水泵检测运行中的状态及操作过程由LED、LCD显示，触摸屏可设定和操作其工作状态；
11、具有数据、故障自动记录存储功能，以便日后查询；
12、对误操作具有智能保护功能：防止同时巡检多台水泵；

主要技术参数表

型号规格		11-45KW		55-170KW	180-450KW
输入	电压	380VAC±20%
	相数	三相四线+地线
	频率	50HZ+10%
输出	电压	同市电
	频率	10HZ（可选择设置）
	输出回路数	10路（或更多路数）
显示		指示灯、触模屏
巡检时间		5min (可设置）
保护功能		缺相、错相、过压、欠压、过流、过载、短路等
通讯接口		RS485 RS232
过载能力		120%正常运行；130%1min
适应负载		感性或感容性混合负载
工作环境	温度	-20～+50℃
	湿度	10-80%无结露
	工作场所	不含灰尘、可燃气体、油性、潮湿且通风良好
开门方式		前后门双开或单开
进出线方式		下进下出
防护等级		IP30
技术标准		符合GA30.2-2002强制性标准，并通过GB16806-2006国家标准
安装方式		落地式
尺寸（宽×深×高MM）		800×600×2000	800×600×2260（可根据要求设计定做）
可选/定制		双电源装置 /软启动装置 /星三角启动装置 /直接启动装置/一用一备装置/ 等。
