安装形式
落地式

产品原理

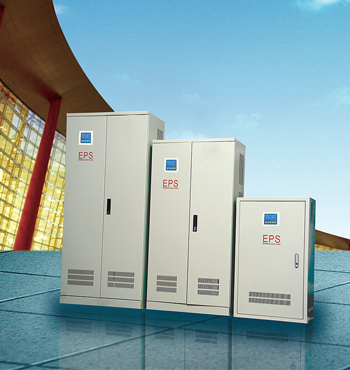

HL-YJS/P系列动力变频三相应急电源 ，为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源，以解决电动机的应急供电及其启动过程中对供电设备的冲击。如水泵、风机、电梯
的电动机或其它设备的电动机。
当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复电网供电。

产品优点
● 模块化设计，施工方便；
● 综合造价低，投资省；
● 寿命长，主机寿命20年以上；
● 免维护电池，可循环使用300—500次；
● 管理简单自动瞬间切换，可无人值守；
● 保持工作稳定，工作可靠，维护简便；

技术参数

型号规格		HL-YJS/P系列
输入	电压	380VAC±20%
	相数	三相四线+PE
	频率	50HZ±10%
输出	电压	三相0-380V（可调）
	波形	SPWM波
	频率	0-50HZ（变频启动正常运行，频率可调）
	输出支路	1路或可以扩充
电池	电池形式	12VDC 密闭式免加水
	标准电压	480VDC
应急备用时间		90min(可按需而定）
转换时间		0ms或≤2.5ms
保护功能		过压、欠压、过载、短路保护
通讯		RS232 / RS485、通讯协议modbus 或按客户要求；远程监控卡SNMP（可选购）
过载能力		120%正常工作，150 % 1min
显示		LED、LCD （或触摸屏）..
效率		≥90%
工作环境	噪音(1m距离)	≤45dB	≤60dB
	湿度	≤90%
	温度	-20℃-45℃
	海拔高度	≤2000m
尺寸/重量		见下表

产品特点
● 抗过载能力强，适合各种电机负载；
● 使用寿命长，主机寿命20年以上；
● 适应能力强，可用于各种恶劣工作环境；
● 具有完善的自检监控功能；
● LED LCD 中英文显示和声音告警，工作状态一目了然；
● 具有过压、欠压、过流、短路等保护功能；
● 智能电池充电管理功能，可实现均浮充自动转换，有延长电池寿命；
● 自动监控电池工作状态，具有电池拯救放自动保护；
● 具有消防联动功能，可通过RS232或RS485 接口，可实现远程监控；

适用范围
高层建筑的电梯、中央空调、消防水泵、排烟风机、消防及工业方面动力之用

HL-YJS/P系列 动力变频三相配置一览表

相数	型号规格	输出功率 （KW）	应急时间 （min）	外形尺寸（mm） 宽×深×高	重量（kg）	输出回路	安装
三相	HL-YJS/P-2.2KW	2.2	60、90、 120（可按 需而配）	600×300×1400	160	3回路或 按图设计 配置	落地式
	HL-YJS/P-3.7KW	3.7		750×410×1600	340
	HL-YJS/P-5.5KW	5.5		750×410×1600	700
	HL-YJS/P-7.5KW	7.5		800×600×2200	800
	HL-YJS/P-11KW	11		800×600×2200	950
	HL-YJS/P-15KW	15		800×600×2200	1280
	HL-YJS/P-18.5KW	18.5		800×600×2200	1300
	HL-YJS/P-22KW	22		800×600×2200	1740
	HL-YJS/P-30KW	30		800×600×2200	1800
	HL-YJS/P-37KW	37		800×600×2200	2420
	HL-YJS/P-45KW	45		800×600×2200	3350
	HL-YJS/P-55KW	55		800×800×2200	4960
	HL-YJS/P-75KW	75		800×800×2200	6570
	HL-YJS/P-93KW	93		800×800×2200	6600
	HL-YJS/P-110KW	110		1000×800×2200	6700
	HL-YJS/P132KW	132		1000×800×2200	8300
	HL-YJS/P-160KW	160		1000×800×2200	9800
	HL-YJS/P-180KW	180		1000×800×2200	11200
	HL-YJS/P-200KW	200		1000×800×2200	13000
注；1.以上参数如有变更，怒不另行通知，以最新标准为准，2.电池柜尺寸一般为800×800×2200mm.
