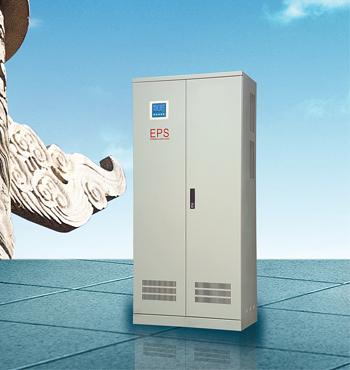

YJS系列三相EPS应急电源（混合型）

安装形式
落地式、挂式、嵌式三种

产品原理
HL-YJS系列三相照明/动力（混合型）EPS应急电源，该产品为一级负荷和特别重要负荷用电设备及消防设施，消防应急照明等提供二路或第三路电源。
当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复电网供电。

产品优点
● 无噪音、无排烟、无公害、无火灾隐患；
● 节能，非应急供电时，基本不耗电；
● 寿命长，主机寿命20年以上；
● 免维护电池，可循环使用300—500次；
● 管理简单自动瞬间切换，可无人值守；
●与发电机相比综合造价低，性价比好；

技术参数

型号规格		HL-YJS2.2KW-22KW系列	HL-YJS25KW-500KW系列
输入	电压	380VAC±20%	380VAC±20%
	相数	三相四线+G	三相四线+G
	频率	50HZ±10%
输出	电压	正常时与市电同步，应急时380VAC±3%	正常时与市电同步，应急时380VAC±3%
	波形	正弦波
	频率	正常状态与市电同步，应急状态50±0.1HZ
	输出支路	3路（可按用户需求扩充）	3路（可按用户需求扩充）
电池	电池形式	12VDC 密闭式免加水
	标准电压	216VDC(2.2KW-22KW)	324VDC/480VDC
应急备用时间		90min(可按需而定）
转换时间		0ms或≤2.5ms
保护功能		过压、欠压、过载、短路保护
通讯		RS232 / RS485、通讯协议modbus 或按客户要求；远程监控卡SNMP（可选购）
过载能力		120%正常工作，150 % 1min
显示		LED、LCD （或触摸屏）..
效率		≥90%
工作环境	噪音(1m距离)	≤45dB	≤60dB
	湿度	≤90%
	温度	-20℃-45℃
	海拔高度	≤2000m
尺寸/重量		见下表

产品特点
● CPU控制，纯正弦波输出；
● 抗过载能力强，适合感性负载和混合负载；
● 使用寿命长，主机寿命20年以上；
● 适应能力强，可用于各种恶劣工作环境；
● 具有完善的自检监控功能；
● LED LCD 中英文显示和声音告警，工作状态一目了然；
● 具有过压、欠压、过流、短路等保护功能；
● 智能电池充电管理功能，可实现均浮充自动转换，有延长电池寿命；
● 自动监控电池工作状态，具有电池拯救放自动保护；
● 具有消防联动功能，可通过RS232或RS485 接口，可实现远程监控。

规格范围
2.2KW-500KW

HL-YJS系列 EPS三相照明/动力配置一览表

相数	型号规格	输出功率（KW）	应急时间（min）	外形尺寸（mm）宽×深×高	重量（kg）	输出回路	安装
三相	HL-YJS-2.2KW	2.2	60、90、 120（可按需而配）	600×300×1400	160	3回路或按图设计配置	落地式
	HL-YJS-3.7KW	3.7		750×410×1600	340
	HL-YJS-5.5KW	5.5		750×410×1600	700
	HL-YJS-7.5KW	7.5		800×600×2200	800
	HL-YJS-11KW	11		800×600×2200	950
	HL-YJS-15KW	15		800×600×2200	1280
	HL-YJS-18.5KW	18.5		800×600×2200	1300
	HL-YJS-22KW	22		800×600×2200	1740
	HL-YJS-30KW	30		800×600×2200	1800
	HL-YJS-37KW	37		800×600×2200	2420
	HL-YJS-45KW	45		800×600×2200	3350
	HL-YJS-55KW	55		800×800×2200	4960
	HL-YJS-55KW	75		800×800×2200	6570
	HL-YJS-93KW	93		800×800×2200	6600
	HL-YJS-110KW	110		1000×800×2200	6700
	HL-YJS132KW	132		1000×800×2200	8300
	HL-YJS-160KW	160		1000×800×2200	9800
	HL-YJS-180KW	180		1000×800×2200	11200
	HL-YJS-200KW	200		1000×800×2200	13000
注；1.以上参数如有变更，怒不另行通知，以最新标准为准，2.电池柜尺寸一般为800×800×2200mm.
